ボタンスイッチの配線の問題は、この3つが最も典型的です!
ビュー : 4646
著者 : HBAN PUSH BUTTON SWITCH
更新時間 : 2022-08-04 17:32:27
ボタンスイッチの配線の問題は、この3つが最も典型的です! ボタンスイッチ原理 ボタンスイッチとは、ボタンを駆使して伝達機構を押し、移動接点と静的接点をオン/オフに押し、回路切り替えを実現するスイッチのことです。シンプルな構造と幅広い用途を備えたメインコマンドアプライアンスです。電気自動制御回路では、コンタクタ、リレー、電磁スタータなどを制御するための制御信号を手動で発行するのに適しています

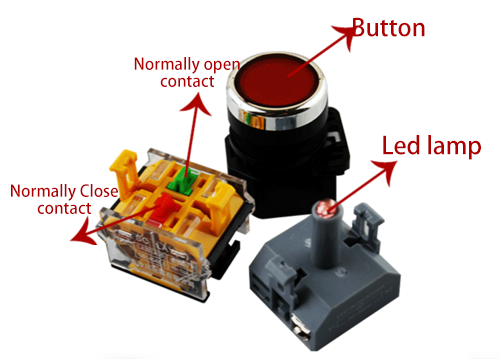

ボタンスイッチは、始動、停止、正逆回転、速度変化、インターロックなどの基本的な制御を実現できます。通常、各プッシュボタンスイッチには2組の接点があります。接点の各ペアは、1つのノーマルオープンコンタクトと1つのノーマルクローズコンタクトで構成されています。スイッチを押すと、2組の接点が同時に作用し、ノーマルクローズ接点が開き、ノーマルオープン接点が閉じられます。

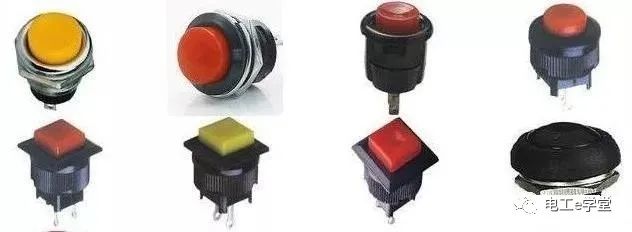

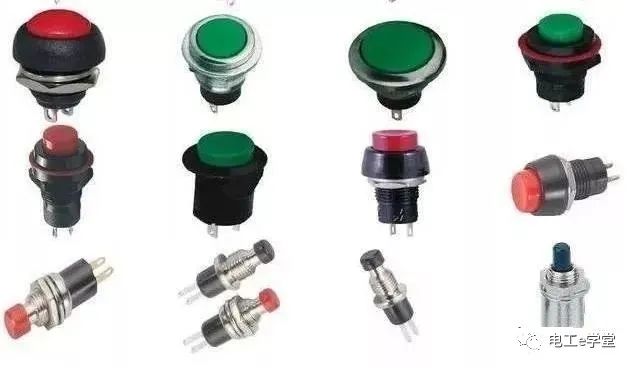

各スイッチの機能をよりよくマークし、操作ミスを避けるために、スイッチキャップは通常、テーブルによって区別される異なる色に作られ、色は赤、緑、黒、黄色、青、白などです。たとえば、赤は停止ボタン、緑は開始ボタンなどを意味します。プッシュボタンスイッチの接点の主なパラメータ、タイプ、設置穴のサイズ、接点数、電流容量は、製品マニュアルに詳述されています。ボタンスイッチには多くの種類があり、配線方法が一様ではなく、様々なシチュエーションが発生します。

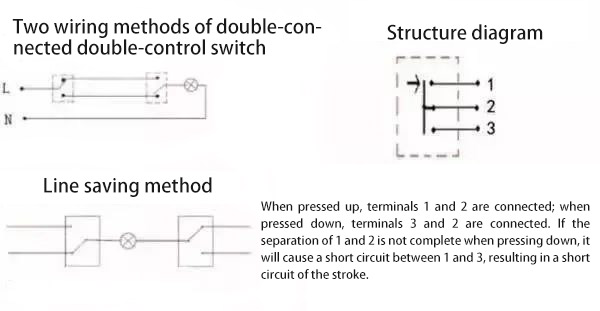

ボタンスイッチの配線の問題
1.ボタンスイッチをライトで配線する方法は?押ボタンには 5 つの拘束投稿があります。今私は電源コードの接続方法を測定することしかできませんが、ライトが点灯しており、接続方法がわかりません。
回答: この状況は比較的単純です。この種のスイッチは、2つの端子でライトに接続し、他の3つの端子を切り替える必要があります。ライトの端子とスイッチの端子を見つけて、使用する2つの端子を見つけます。スイッチは、直列に接続するスイッチのライトと端子を直接接続し、スイッチがオンになるとライトが点灯するようにします。
2.コントロールキャビネットのボタンスイッチを配線する方法は?PLCに接続されたプッシュボタンスイッチには、移動ブレークと移動メイクコンタクトポイントがあります。この4点をスイッチ入力として接続する方法と、PLCの入力点との接続方法は?プッシュボタンスイッチの接点の1つだけを接続することは可能ですか?
回答: これは常識的な問題です。ボタンスイッチには4つの接点があり、それらは動的で閉じられており、スイッチ入力として使用されます。ダイナミック接点と密接点は、PLCのI端子(PLCの入力点)を接続するためによく使用され、もう一方の端はPLCの24Vに接続し、空のブレーク接点を接続します。
3.スイッチには、3つのライトを制御するための3つのボタンがあります。それを配線する方法は?スイッチには3列の穴があります。1行目はL1a、L1b、L1c、2行目はL0a、L0b、L0c、3行目はL2a、L2b、L2cです。白い線が2本、黄色い線が1本あります。どのように配線すればよいですか? スイッチの L1a、L1b、および L1c は密閉されており、配線できません。L0aに白線と黄色線を接続し、もう一方の白線をL2aの左端に接続すると、一方のライトは正常で、もう一方のライトは点灯しているので閉じており、スイッチによって制御されません。どうなっているのですか。
回答:3つのスイッチが3つのライトを制御し(各スイッチが1つのライトを制御する)、4本のワイヤ、1本の電力線でしか実現できず、3本のスイッチ(L0A、L0B、L0C、つまり、3点を着信ワイヤと一緒に接続)を受信し、残りの3本のワイヤをL2Aに受信し、 L2B、およびL2Cはそれぞれ。現在ワイヤが 3 本しかない場合、黄色のワイヤは着信ワイヤ、白いワイヤは 2 つのライト ルートの戻り、空白はスイッチがライトを制御していないことを意味します。


ボタンスイッチは、始動、停止、正逆回転、速度変化、インターロックなどの基本的な制御を実現できます。通常、各プッシュボタンスイッチには2組の接点があります。接点の各ペアは、1つのノーマルオープンコンタクトと1つのノーマルクローズコンタクトで構成されています。スイッチを押すと、2組の接点が同時に作用し、ノーマルクローズ接点が開き、ノーマルオープン接点が閉じられます。

ボタンスイッチの配線の問題
1.ボタンスイッチをライトで配線する方法は?押ボタンには 5 つの拘束投稿があります。今私は電源コードの接続方法を測定することしかできませんが、ライトが点灯しており、接続方法がわかりません。
回答: この状況は比較的単純です。この種のスイッチは、2つの端子でライトに接続し、他の3つの端子を切り替える必要があります。ライトの端子とスイッチの端子を見つけて、使用する2つの端子を見つけます。スイッチは、直列に接続するスイッチのライトと端子を直接接続し、スイッチがオンになるとライトが点灯するようにします。
2.コントロールキャビネットのボタンスイッチを配線する方法は?PLCに接続されたプッシュボタンスイッチには、移動ブレークと移動メイクコンタクトポイントがあります。この4点をスイッチ入力として接続する方法と、PLCの入力点との接続方法は?プッシュボタンスイッチの接点の1つだけを接続することは可能ですか?
回答: これは常識的な問題です。ボタンスイッチには4つの接点があり、それらは動的で閉じられており、スイッチ入力として使用されます。ダイナミック接点と密接点は、PLCのI端子(PLCの入力点)を接続するためによく使用され、もう一方の端はPLCの24Vに接続し、空のブレーク接点を接続します。
3.スイッチには、3つのライトを制御するための3つのボタンがあります。それを配線する方法は?スイッチには3列の穴があります。1行目はL1a、L1b、L1c、2行目はL0a、L0b、L0c、3行目はL2a、L2b、L2cです。白い線が2本、黄色い線が1本あります。どのように配線すればよいですか? スイッチの L1a、L1b、および L1c は密閉されており、配線できません。L0aに白線と黄色線を接続し、もう一方の白線をL2aの左端に接続すると、一方のライトは正常で、もう一方のライトは点灯しているので閉じており、スイッチによって制御されません。どうなっているのですか。

回答:3つのスイッチが3つのライトを制御し(各スイッチが1つのライトを制御する)、4本のワイヤ、1本の電力線でしか実現できず、3本のスイッチ(L0A、L0B、L0C、つまり、3点を着信ワイヤと一緒に接続)を受信し、残りの3本のワイヤをL2Aに受信し、 L2B、およびL2Cはそれぞれ。現在ワイヤが 3 本しかない場合、黄色のワイヤは着信ワイヤ、白いワイヤは 2 つのライト ルートの戻り、空白はスイッチがライトを制御していないことを意味します。
